MinerU
由上海人工智能实验室开源的高质量PDF解析工具，能精准地将包含图片、公式、表格的复杂PDF转换为Markdown和JSON等机器可读的格式。
💻 安装准备
在开始安装前，需要做好以下准备工作：
系统环境：确保你的系统是 Windows、Linux 或 macOS。
Python版本：请安装 Python 3.10 到 3.13 之间的版本，这是稳定运行的前提。
虚拟环境（推荐）：强烈建议使用Conda或Venv创建一个独立的Python虚拟环境，以避免包冲突。
bash# 使用Conda创建环境示例 conda create -n mineru_env python=3.11 conda activate mineru_env硬件要求：
- CPU：推荐8核心以上。
- 内存：推荐32GB。
- GPU（可选）：如果需要进行GPU加速，推荐使用NVIDIA Turing架构及以上（如RTX 20/30/40系列）且显存不小于8GB的显卡，并确保已安装合适版本的CUDA驱动。
📦 详细安装步骤
MinerU使用 HuggingFace 和 ModelScope 作为模型仓库，用户可以根据需要切换模型源或使用本地模型。
HuggingFace是默认的模型源，在全球范围内提供了优异的加载速度和极高稳定性。ModelScope是中国大陆地区用户的最佳选择，提供了无缝兼容的SDK模块，适用于无法访问HuggingFace的用户。
方法一：使用pip或uv安装MinerU
安装MinerU 在激活的虚拟环境中，执行以下命令安装MinerU。国内用户建议使用国内镜像源以加速下载。
bash# 使用阿里云镜像安装 pip install --upgrade pip -i https://mirrors.aliyun.com/pypi/simple pip install uv -i https://mirrors.aliyun.com/pypi/simple uv pip install -U "mineru[core]" -i https://mirrors.aliyun.com/pypi/simple # uv 是一个用 Rust 编写的高速 Python 包管理器和项目工作流工具，由 Astral 公司开发（也是 Ruff 的开发者）。它旨在替代 pip、pip-tools、virtualenv、poetry 等工具，提供极快的性能和现代化的开发体验。下载模型 MinerU的功能依赖预训练模型，安装后需要下载模型文件。
bash# 默认从Huggingface下载，国内网络可能较慢 mineru-models-download国内用户，更推荐使用Modelscope源，速度更快：
bash# 通过环境变量切换 # 在任何情况下可以通过设置环境变量来切换模型源，这适用于所有命令行工具和API调用。 export MINERU_MODEL_SOURCE=modelscope # 查看 echo $MINERU_MODEL_SOURCE mineru-models-download # 或 import os os.environ["MINERU_MODEL_SOURCE"] = "modelscope"
其余方法可参考官网：快速开始 - MinerU
⚙️ 配置本地模型路径
让MINERU使用本地模型，主要通过修改其配置文件来实现。
找到或创建配置文件：MINERU的配置文件通常是
mineru.json或magic-pdf.json。它可能位于你的用户主目录（例如C:\Users\用户名\mineru.json）或项目目录下。如果不存在，你可以根据模板创建一个 。编辑配置文件：在配置文件中，你需要指定本地模型文件的位置。关键在于正确设置
models-dir字段 。如果你的Pipeline模式和VLM模式模型存放在不同路径，可以这样配置：
json{ "models-dir": { "pipeline": "/path/to/your/pipeline/models", "vlm": "/path/to/your/vlm/models" } }如果所有模型都在同一个目录下，可以直接指定根路径：
json{ "models-dir": "/path/to/your/all/models" }json{ "bucket_info": { "bucket-name-1": [ "ak", "sk", "endpoint" ], "bucket-name-2": [ "ak", "sk", "endpoint" ] }, "latex-delimiter-config": { "display": { "left": "$$", "right": "$$" }, "inline": { "left": "$", "right": "$" } }, "llm-aided-config": { "title_aided": { "api_key": "your_api_key", "base_url": "https://dashscope.aliyuncs.com/compatible-mode/v1", "model": "qwen3-next-80b-a3b-instruct", "enable_thinking": false, "enable": false } }, "models-dir": { "pipeline": "D:\\modelscope\\hub\\models\\OpenDataLab\\PDF-Extract-Kit-1___0", "vlm": "D:\\modelscope\\hub\\models\\OpenDataLab\\MinerU2___5-2509-1___2B" }, "config_version": "1.3.1" }
🚀 使用本地模型
设置环境变量：通过设置环境变量
MINERU_MODEL_SOURCE=local，告诉MINERU从本地路径读取模型 。bashexport MINERU_MODEL_SOURCE=localDocker部署时的注意事项：如果你通过Docker部署，需要在启动容器时，将存放本地模型的目录挂载到容器内部，并在容器内正确设置上述环境变量和配置文件路径 。
配置选项
语言支持
python
# 支持的语言
['ch', 'ch_server', 'ch_lite', 'en', 'korean', 'japan',
'chinese_cht', 'ta', 'te', 'ka']后端选项详解
Pipeline 后端
- 特点：通用性强，支持多种文档类型
- 方法选项：
auto：自动选择txt：文本提取ocr：OCR识别
VLM 后端（视觉语言模型）
vlm-transformers：通用VLMvlm-vllm-engine：高性能推理引擎vlm-http-client：HTTP客户端模式vlm-mlx-engine：macOS优化引擎
输出文件类型
可视化文件：

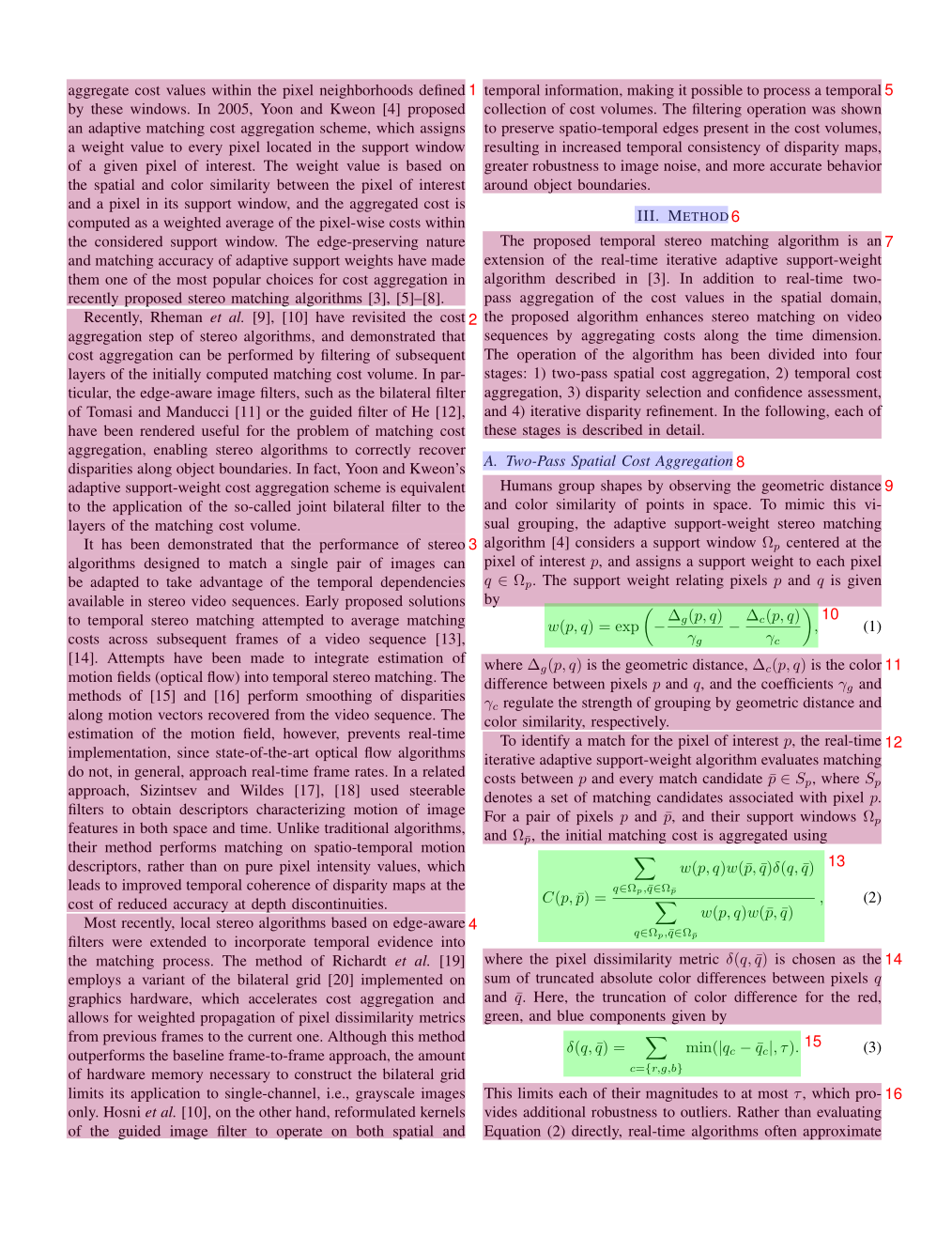

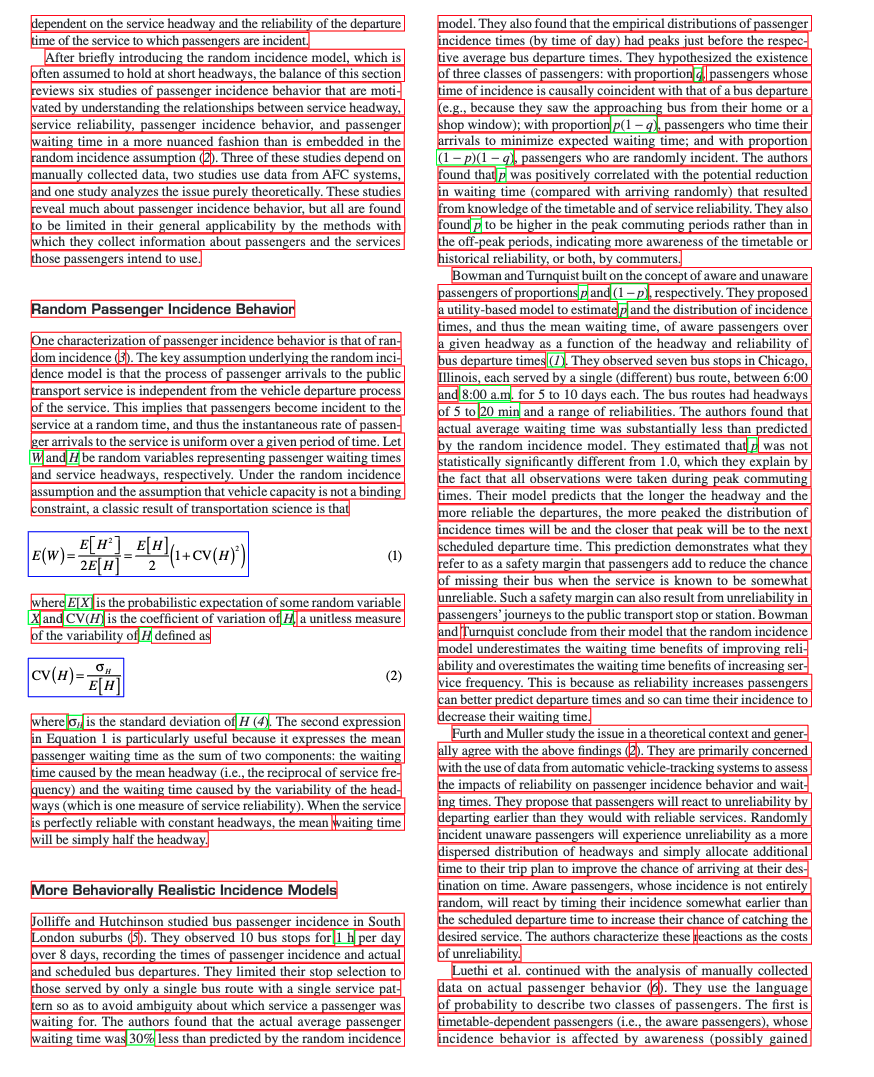

{filename}_layout.pdf- 布局边界框{filename}_span.pdf- 文本跨度边界框
内容文件：
{filename}.md- Markdown格式{filename}_content_list.json- 结构化内容
中间文件：
{filename}_middle.json- 中间结果{filename}_model.json- 模型原始输出
Python调用示例
python
import os
import copy
import json
from pathlib import Path
from loguru import logger
from mineru.cli.common import convert_pdf_bytes_to_bytes_by_pypdfium2, prepare_env, read_fn
from mineru.data.data_reader_writer import FileBasedDataWriter
from mineru.utils.draw_bbox import draw_layout_bbox, draw_span_bbox
from mineru.utils.enum_class import MakeMode
from mineru.backend.vlm.vlm_analyze import doc_analyze as vlm_doc_analyze
from mineru.backend.pipeline.pipeline_analyze import doc_analyze as pipeline_doc_analyze
from mineru.backend.pipeline.pipeline_middle_json_mkcontent import union_make as pipeline_union_make
from mineru.backend.pipeline.model_json_to_middle_json import result_to_middle_json as pipeline_result_to_middle_json
from mineru.backend.vlm.vlm_middle_json_mkcontent import union_make as vlm_union_make
from mineru.utils.guess_suffix_or_lang import guess_suffix_by_path
def do_parse(
output_dir, # Output directory for storing parsing results
pdf_file_names: list[str], # List of PDF file names to be parsed
pdf_bytes_list: list[bytes], # List of PDF bytes to be parsed
p_lang_list: list[str], # List of languages for each PDF, default is 'ch' (Chinese)
backend="pipeline", # The backend for parsing PDF, default is 'pipeline'
parse_method="auto", # The method for parsing PDF, default is 'auto'
formula_enable=True, # Enable formula parsing
table_enable=True, # Enable table parsing
server_url=None, # Server URL for vlm-http-client backend
f_draw_layout_bbox=True, # Whether to draw layout bounding boxes
f_draw_span_bbox=True, # Whether to draw span bounding boxes
f_dump_md=True, # Whether to dump markdown files
f_dump_middle_json=True, # Whether to dump middle JSON files
f_dump_model_output=True, # Whether to dump model output files
f_dump_orig_pdf=True, # Whether to dump original PDF files
f_dump_content_list=True, # Whether to dump content list files
f_make_md_mode=MakeMode.MM_MD, # The mode for making markdown content, default is MM_MD
start_page_id=0, # Start page ID for parsing, default is 0
end_page_id=None, # End page ID for parsing, default is None (parse all pages until the end of the document)
):
if backend == "pipeline":
for idx, pdf_bytes in enumerate(pdf_bytes_list):
new_pdf_bytes = convert_pdf_bytes_to_bytes_by_pypdfium2(pdf_bytes, start_page_id, end_page_id)
pdf_bytes_list[idx] = new_pdf_bytes
infer_results, all_image_lists, all_pdf_docs, lang_list, ocr_enabled_list = pipeline_doc_analyze(pdf_bytes_list, p_lang_list, parse_method=parse_method, formula_enable=formula_enable,table_enable=table_enable)
for idx, model_list in enumerate(infer_results):
model_json = copy.deepcopy(model_list)
pdf_file_name = pdf_file_names[idx]
local_image_dir, local_md_dir = prepare_env(output_dir, pdf_file_name, parse_method)
image_writer, md_writer = FileBasedDataWriter(local_image_dir), FileBasedDataWriter(local_md_dir)
images_list = all_image_lists[idx]
pdf_doc = all_pdf_docs[idx]
_lang = lang_list[idx]
_ocr_enable = ocr_enabled_list[idx]
middle_json = pipeline_result_to_middle_json(model_list, images_list, pdf_doc, image_writer, _lang, _ocr_enable, formula_enable)
pdf_info = middle_json["pdf_info"]
pdf_bytes = pdf_bytes_list[idx]
_process_output(
pdf_info, pdf_bytes, pdf_file_name, local_md_dir, local_image_dir,
md_writer, f_draw_layout_bbox, f_draw_span_bbox, f_dump_orig_pdf,
f_dump_md, f_dump_content_list, f_dump_middle_json, f_dump_model_output,
f_make_md_mode, middle_json, model_json, is_pipeline=True
)
else:
if backend.startswith("vlm-"):
backend = backend[4:]
f_draw_span_bbox = False
parse_method = "vlm"
for idx, pdf_bytes in enumerate(pdf_bytes_list):
pdf_file_name = pdf_file_names[idx]
pdf_bytes = convert_pdf_bytes_to_bytes_by_pypdfium2(pdf_bytes, start_page_id, end_page_id)
local_image_dir, local_md_dir = prepare_env(output_dir, pdf_file_name, parse_method)
image_writer, md_writer = FileBasedDataWriter(local_image_dir), FileBasedDataWriter(local_md_dir)
middle_json, infer_result = vlm_doc_analyze(pdf_bytes, image_writer=image_writer, backend=backend, server_url=server_url)
pdf_info = middle_json["pdf_info"]
_process_output(
pdf_info, pdf_bytes, pdf_file_name, local_md_dir, local_image_dir,
md_writer, f_draw_layout_bbox, f_draw_span_bbox, f_dump_orig_pdf,
f_dump_md, f_dump_content_list, f_dump_middle_json, f_dump_model_output,
f_make_md_mode, middle_json, infer_result, is_pipeline=False
)
def _process_output(
pdf_info,
pdf_bytes,
pdf_file_name,
local_md_dir,
local_image_dir,
md_writer,
f_draw_layout_bbox,
f_draw_span_bbox,
f_dump_orig_pdf,
f_dump_md,
f_dump_content_list,
f_dump_middle_json,
f_dump_model_output,
f_make_md_mode,
middle_json,
model_output=None,
is_pipeline=True
):
"""处理输出文件"""
if f_draw_layout_bbox:
draw_layout_bbox(pdf_info, pdf_bytes, local_md_dir, f"{pdf_file_name}_layout.pdf")
if f_draw_span_bbox:
draw_span_bbox(pdf_info, pdf_bytes, local_md_dir, f"{pdf_file_name}_span.pdf")
if f_dump_orig_pdf:
md_writer.write(
f"{pdf_file_name}_origin.pdf",
pdf_bytes,
)
image_dir = str(os.path.basename(local_image_dir))
if f_dump_md:
make_func = pipeline_union_make if is_pipeline else vlm_union_make
md_content_str = make_func(pdf_info, f_make_md_mode, image_dir)
md_writer.write_string(
f"{pdf_file_name}.md",
md_content_str,
)
if f_dump_content_list:
make_func = pipeline_union_make if is_pipeline else vlm_union_make
content_list = make_func(pdf_info, MakeMode.CONTENT_LIST, image_dir)
md_writer.write_string(
f"{pdf_file_name}_content_list.json",
json.dumps(content_list, ensure_ascii=False, indent=4),
)
if f_dump_middle_json:
md_writer.write_string(
f"{pdf_file_name}_middle.json",
json.dumps(middle_json, ensure_ascii=False, indent=4),
)
if f_dump_model_output:
md_writer.write_string(
f"{pdf_file_name}_model.json",
json.dumps(model_output, ensure_ascii=False, indent=4),
)
logger.info(f"local output dir is {local_md_dir}")
def parse_doc(
path_list: list[Path],
output_dir,
lang="ch",
backend="pipeline",
method="auto",
server_url=None,
start_page_id=0,
end_page_id=None
):
"""
Parameter description:
path_list: List of document paths to be parsed, can be PDF or image files.
output_dir: Output directory for storing parsing results.
lang: Language option, default is 'ch', optional values include['ch', 'ch_server', 'ch_lite', 'en', 'korean', 'japan', 'chinese_cht', 'ta', 'te', 'ka']。
Input the languages in the pdf (if known) to improve OCR accuracy. Optional.
Adapted only for the case where the backend is set to "pipeline"
backend: the backend for parsing pdf:
pipeline: More general.
vlm-transformers: More general.
vlm-vllm-engine: Faster(engine).
vlm-http-client: Faster(client).
without method specified, pipeline will be used by default.
method: the method for parsing pdf:
auto: Automatically determine the method based on the file type.
txt: Use text extraction method.
ocr: Use OCR method for image-based PDFs.
Without method specified, 'auto' will be used by default.
Adapted only for the case where the backend is set to "pipeline".
server_url: When the backend is `http-client`, you need to specify the server_url, for example:`http://127.0.0.1:30000`
start_page_id: Start page ID for parsing, default is 0
end_page_id: End page ID for parsing, default is None (parse all pages until the end of the document)
"""
try:
file_name_list = []
pdf_bytes_list = []
lang_list = []
for path in path_list:
file_name = str(Path(path).stem)
pdf_bytes = read_fn(path)
file_name_list.append(file_name)
pdf_bytes_list.append(pdf_bytes)
lang_list.append(lang)
do_parse(
output_dir=output_dir,
pdf_file_names=file_name_list,
pdf_bytes_list=pdf_bytes_list,
p_lang_list=lang_list,
backend=backend,
parse_method=method,
server_url=server_url,
start_page_id=start_page_id,
end_page_id=end_page_id
)
except Exception as e:
logger.exception(e)
if __name__ == '__main__':
"""如果您由于网络问题无法下载模型，可以设置环境变量MINERU_MODEL_SOURCE为modelscope使用免代理仓库下载模型"""
os.environ["MINERU_MODEL_SOURCE"] = "local" # "modelscope"
# args
__dir__ = os.path.dirname(os.path.abspath(__file__))
pdf_files_dir = os.path.join(__dir__, "picture")
output_dir = os.path.join(__dir__, "output_MinerU")
pdf_suffixes = ["pdf"]
image_suffixes = ["png", "jpeg", "jp2", "webp", "gif", "bmp", "jpg"]
doc_path_list = []
for doc_path in Path(pdf_files_dir).glob('*'):
if guess_suffix_by_path(doc_path) in pdf_suffixes + image_suffixes:
doc_path_list.append(doc_path)
"""Use pipeline mode if your environment does not support VLM"""
parse_doc(doc_path_list, output_dir, backend="pipeline")
"""To enable VLM mode, change the backend to 'vlm-xxx'"""
# parse_doc(doc_path_list, output_dir, backend="vlm-transformers") # more general.
# parse_doc(doc_path_list, output_dir, backend="vlm-mlx-engine") # faster than transformers in macOS 13.5+.
# parse_doc(doc_path_list, output_dir, backend="vlm-vllm-engine") # faster(engine).
# parse_doc(doc_path_list, output_dir, backend="vlm-http-client", server_url="http://127.0.0.1:30000") # faster(client).核心函数解析
1. do_parse() - 主解析函数
python
output_dir：解析结果的输出目录路径
pdf_file_names：要解析的PDF文件名列表（字符串列表）
pdf_bytes_list：要解析的PDF字节数据列表（字节列表）
p_lang_list：每个PDF对应的语言列表，默认是中文('ch')
backend：解析PDF的后端引擎，默认'pipeline'
parse_method：解析方法，默认'auto'（自动选择）
formula_enable：是否启用公式解析，默认True
table_enable：是否启用表格解析，默认True
server_url：VLM HTTP客户端后端使用的服务器URL
f_draw_layout_bbox：是否绘制布局边界框，默认True
f_draw_span_bbox：是否绘制文本跨度边界框，默认True
f_dump_md：是否输出Markdown文件，默认True
f_dump_middle_json：是否输出中间JSON文件，默认True
f_dump_model_output：是否输出模型原始输出文件，默认True
f_dump_orig_pdf：是否输出原始PDF文件，默认True
f_dump_content_list：是否输出内容列表文件，默认True
f_make_md_mode：生成Markdown内容的模式，默认是MM_MD
start_page_id：解析起始页码，默认0（第一页）
end_page_id：解析结束页码，默认None（解析到文档末尾）支持两种后端模式：
- pipeline 后端：通用解析，支持 OCR 和文本提取
- vlm 后端：基于视觉语言模型，支持多种推理引擎
2. _process_output() - 输出处理函数
python
def _process_output(
pdf_info, # PDF信息字典
pdf_bytes, # PDF字节数据
pdf_file_name, # PDF文件名
local_md_dir, # 本地Markdown目录
local_image_dir, # 本地图像目录
md_writer, # Markdown写入器
f_draw_layout_bbox, # 是否绘制布局边界框
f_draw_span_bbox, # 是否绘制跨度边界框
f_dump_orig_pdf, # 是否转储原始PDF
f_dump_md, # 是否转储Markdown
f_dump_content_list,# 是否转储内容列表
f_dump_middle_json, # 是否转储中间JSON
f_dump_model_output,# 是否转储模型输出
f_make_md_mode, # Markdown生成模式
middle_json, # 中间JSON数据
model_output=None, # 模型原始输出
is_pipeline=True # 是否为pipeline后端
):
"""处理输出文件"""3. parse_doc() - 用户接口函数
python
def parse_doc(
path_list: list[Path], # 要解析的文档路径列表
output_dir, # 解析结果输出目录
lang="ch", # 语言选项，默认是中文
backend="pipeline", # 解析后端，默认pipeline
method="auto", # 解析方法，默认auto
server_url=None, # 服务器URL（用于vlm-http-client）
start_page_id=0, # 起始页码
end_page_id=None # 结束页码
):提供简化的用户接口，支持多种语言和解析配置。
使用Docker部署Mineru
一、Docker镜像构建
1.1 下载与构建镜像
bash
wget https://gcore.jsdelivr.net/gh/opendatalab/MinerU@master/docker/china/Dockerfile
docker build -t mineru:latest -f Dockerfile .1.2 Dockerfile配置说明
dockerfile
# 基础镜像选择（根据GPU架构选择）
# 计算能力≥8.0（Ampere及以上架构）
FROM docker.m.daocloud.io/vllm/vllm-openai:v0.10.1.1
# 计算能力<8.0（Turing及更早架构）
# FROM docker.m.daocloud.io/vllm/vllm-openai:v0.10.2
# 配置Ubuntu国内镜像源并安装依赖
RUN sed -i 's/archive.ubuntu.com/mirrors.aliyun.com/g' /etc/apt/sources.list && \
sed -i 's/security.ubuntu.com/mirrors.aliyun.com/g' /etc/apt/sources.list && \
apt-get update && \
apt-get install -y \
fonts-noto-core \
fonts-noto-cjk \
fontconfig \
libgl1 && \
fc-cache -fv && \
apt-get clean && \
rm -rf /var/lib/apt/lists/*
# 安装Mineru核心包
RUN python3 -m pip install -U 'mineru[core]' -i https://mirrors.aliyun.com/pypi/simple --break-system-packages && \
python3 -m pip cache purge
# 下载模型文件
RUN /bin/bash -c "mineru-models-download -s modelscope -m all"
# 设置入口点
ENTRYPOINT ["/bin/bash", "-c", "export MINERU_MODEL_SOURCE=local && exec \"$@\"", "--"]GPU架构说明：
- 查看GPU计算能力：CUDA GPU列表
- vLLM v0.10.1.1 支持计算能力≥8.0的显卡
- vLLM v0.10.2 支持更早架构的显卡
二、启动Docker容器
2.1 基础启动命令
bash
docker run --gpus all --shm-size 32g -p 30000:30000 -p 7860:7860 -p 8000:8000 --ipc=host -it mineru:latest /bin/bash2.2 端口映射说明
30000: OpenAI兼容服务器端口7860: Gradio WebUI端口8000: FastAPI接口端口
2.3 vLLM加速要求
使用vLLM加速VLM模型推理需满足：
- 硬件要求：Volta及以上架构GPU，显存≥8GB
- 驱动要求：NVIDIA驱动支持CUDA 12.8+
- 容器配置：已正确挂载GPU设备
2.4 容器停止后如何重新启动服务
bash
# 启动指定容器
docker start <容器ID或名称>
# 进入容器交互终端
docker exec -it <容器ID或名称> /bin/bash2.5 通过配置环境变量来使用本地模型
bash
export MINERU_MODEL_SOURCE=local三、服务启动与使用
3.1 启动OpenAI兼容服务器
bash
# 默认启动（自动选择引擎）
mineru-openai-server
# 指定vLLM引擎
mineru-openai-server --engine vllm --port 30000
# 指定lmdeploy引擎
mineru-openai-server --engine lmdeploy --server-port 300003.2 启动FastAPI服务
bash
mineru-api --host 0.0.0.0 --port 8000访问API文档：http://127.0.0.1:8000/docs
3.3 启动Gradio WebUI
bash
# 通用后端
mineru-gradio --server-name 0.0.0.0 --server-port 7860
# 启用vLLM加速
mineru-gradio --server-name 0.0.0.0 --server-port 7860 --enable-vllm-engine true
# 启用lmdeploy加速
mineru-gradio --server-name 0.0.0.0 --server-port 7860 --enable-lmdeploy-engine true访问WebUI：http://127.0.0.1:7860
3.4 HTTP客户端调用
bash
# 连接到OpenAI兼容服务器
mineru -p <input_path> -o <output_path> -b vlm-http-client -u http://127.0.0.1:300003.5 所有vllm/lmdeploy官方支持的参数都可用通过命令行参数传递给 MinerU，包括以下命令:mineru、mineru-openai-server、mineru-gradio、mineru-api
bash
mineru-openai-server --engine vllm --port 30000 --gpu-memory-utilization 0.8 --max-model-len 7520 --max-num-batched-tokens 32768MinerU 在 Docker 中部署时出现 CUDA 错误：flash-attn 兼容性问题与解决方案
在 Windows 系统下使用 RTX 5060 显卡通过 Docker 部署 MinerU 时，可能出现以下 CUDA 相关错误，导致服务启动失败：
CUDA error (/__w/xformers/xformers/third_party/flash-attention/hopper/flash_fwd_launch_template.h:188): invalid argument
RuntimeError: Engine core initialization failed. See root cause above.该错误通常与 vllm-flash-attn 在视觉模块中存在兼容性问题有关，系统已自动回退至 xformers 后端。为解决此问题，可尝试手动安装正确版本的 flash-attn。
解决方案：安装 flash-attn
通过以下命令安装指定版本的 flash-attn：
bash
pip install flash-attn==2.8.3
# --verbose 是 pip 命令的一个可选参数，用于显示详细的安装过程信息。
pip install flash-attn==2.8.3 --verbose若安装过程缓慢，可直接从以下链接下载预编译的 wheel 文件，并放入 Docker 容器中安装：
# 安装过程信息会显示安装的哪个版本
https://github.com/Dao-AILab/flash-attention/releases/download/v2.8.3/flash_attn-2.8.3+cu12torch2.7cxx11abiTRUE-cp312-cp312-linux_x86_64.whl下载后，在 Docker 内执行：
bash
pip install /path/to/flash_attn-2.8.3+cu12torch2.7cxx11abiTRUE-cp312-cp312-linux_x86_64.whlMinerU 输出文件说明
mineru 命令执行后，除了输出主要的 markdown 文件外，还会生成多个辅助文件用于调试、质检和进一步处理。
可视化调试文件
- 模型输出(使用原始输出):
- model.json
- 调试和验证(使用可视化文件):
- layout.pdf
- spans.pdf
- 内容提取(使用简化文件):
- *.md
- content_list.json
- 二次开发(使用结构化文件):
- middle.json
布局分析文件 (layout.pdf)
文件命名格式：{原文件名}_layout.pdf
功能说明：
- 可视化展示每一页的布局分析结果
- 每个检测框右上角的数字表示阅读顺序
- 使用不同背景色块区分不同类型的内容块
使用场景：
- 检查布局分析是否正确
- 确认阅读顺序是否合理
- 调试布局相关问题
文本片段文件 (spans.pdf)
仅适用于 pipeline 后端
文件命名格式：{原文件名}_spans.pdf
功能说明：
- 根据 span 类型使用不同颜色线框标注页面内容
- 用于质量检查和问题排查
使用场景：
- 快速排查文本丢失问题
- 检查行内公式识别情况
- 验证文本分割准确性
结构化数据文件
pipeline 后端 输出结果
模型推理结果 (model.json)
文件命名格式：{原文件名}_model.json
数据结构定义
from pydantic import BaseModel, Field
from enum import IntEnum
class CategoryType(IntEnum):
"""内容类别枚举"""
title = 0 # 标题
plain_text = 1 # 文本
abandon = 2 # 包括页眉页脚页码和页面注释
figure = 3 # 图片
figure_caption = 4 # 图片描述
table = 5 # 表格
table_caption = 6 # 表格描述
table_footnote = 7 # 表格注释
isolate_formula = 8 # 行间公式
formula_caption = 9 # 行间公式的标号
embedding = 13 # 行内公式
isolated = 14 # 行间公式
text = 15 # OCR 识别结果
class PageInfo(BaseModel):
"""页面信息"""
page_no: int = Field(description="页码序号，第一页的序号是 0", ge=0)
height: int = Field(description="页面高度", gt=0)
width: int = Field(description="页面宽度", ge=0)
class ObjectInferenceResult(BaseModel):
"""对象识别结果"""
category_id: CategoryType = Field(description="类别", ge=0)
poly: list[float] = Field(description="四边形坐标，格式为 [x0,y0,x1,y1,x2,y2,x3,y3]")
score: float = Field(description="推理结果的置信度")
latex: str | None = Field(description="LaTeX 解析结果", default=None)
html: str | None = Field(description="HTML 解析结果", default=None)
class PageInferenceResults(BaseModel):
"""页面推理结果"""
layout_dets: list[ObjectInferenceResult] = Field(description="页面识别结果")
page_info: PageInfo = Field(description="页面元信息")
# 完整的推理结果
inference_result: list[PageInferenceResults] = []坐标系统说明

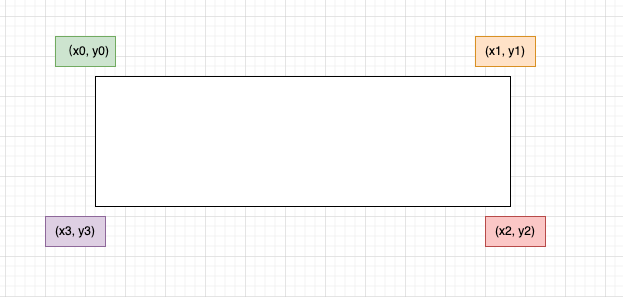

poly 坐标格式：[x0, y0, x1, y1, x2, y2, x3, y3]
- 分别表示左上、右上、右下、左下四点的坐标
- 坐标原点在页面左上角
示例数据
[
{
"layout_dets": [
{
"category_id": 2,
"poly": [
99.1906967163086,
100.3119125366211,
730.3707885742188,
100.3119125366211,
730.3707885742188,
245.81326293945312,
99.1906967163086,
245.81326293945312
],
"score": 0.9999997615814209
}
],
"page_info": {
"page_no": 0,
"height": 2339,
"width": 1654
}
},
{
"layout_dets": [
{
"category_id": 5,
"poly": [
99.13092803955078,
2210.680419921875,
497.3183898925781,
2210.680419921875,
497.3183898925781,
2264.78076171875,
99.13092803955078,
2264.78076171875
],
"score": 0.9999997019767761
}
],
"page_info": {
"page_no": 1,
"height": 2339,
"width": 1654
}
}
]中间处理结果 (middle.json)
文件命名格式：{原文件名}_middle.json
顶层结构
| 字段名 | 类型 | 说明 |
|---|---|---|
pdf_info | list[dict] | 每一页的解析结果数组 |
_backend | string | 解析模式：pipeline 或 vlm |
_version_name | string | MinerU 版本号 |
页面信息结构 (pdf_info)
| 字段名 | 说明 |
|---|---|
preproc_blocks | PDF 预处理后的未分段中间结果 |
page_idx | 页码，从 0 开始 |
page_size | 页面的宽度和高度 [width, height] |
images | 图片块信息列表 |
tables | 表格块信息列表 |
interline_equations | 行间公式块信息列表 |
discarded_blocks | 需要丢弃的块信息 |
para_blocks | 分段后的内容块结果 |
块结构层次
一级块 (table | image)
└── 二级块
└── 行 (line)
└── 片段 (span)一级块字段
| 字段名 | 说明 |
|---|---|
type | 块类型：table 或 image |
bbox | 块的矩形框坐标 [x0, y0, x1, y1] |
blocks | 包含的二级块列表 |
二级块字段
| 字段名 | 说明 |
|---|---|
type | 块类型（详见下表） |
bbox | 块的矩形框坐标 |
lines | 包含的行信息列表 |
二级块类型
| 类型 | 说明 |
|---|---|
image_body | 图像本体 |
image_caption | 图像描述文本 |
image_footnote | 图像脚注 |
table_body | 表格本体 |
table_caption | 表格描述文本 |
table_footnote | 表格脚注 |
text | 文本块 |
title | 标题块 |
index | 目录块 |
list | 列表块 |
interline_equation | 行间公式块 |
行和片段结构
行 (line) 字段： - bbox：行的矩形框坐标 - spans：包含的片段列表
片段 (span) 字段： - bbox：片段的矩形框坐标 - type：片段类型（image、table、text、inline_equation、interline_equation） - content | img_path：文本内容或图片路径
示例数据
{
"pdf_info": [
{
"preproc_blocks": [
{
"type": "text",
"bbox": [
52,
61.956024169921875,
294,
82.99800872802734
],
"lines": [
{
"bbox": [
52,
61.956024169921875,
294,
72.0000228881836
],
"spans": [
{
"bbox": [
54.0,
61.956024169921875,
296.2261657714844,
72.0000228881836
],
"content": "dependent on the service headway and the reliability of the departure ",
"type": "text",
"score": 1.0
}
]
}
]
}
],
"layout_bboxes": [
{
"layout_bbox": [
52,
61,
294,
731
],
"layout_label": "V",
"sub_layout": []
}
],
"page_idx": 0,
"page_size": [
612.0,
792.0
],
"_layout_tree": [],
"images": [],
"tables": [],
"interline_equations": [],
"discarded_blocks": [],
"para_blocks": [
{
"type": "text",
"bbox": [
52,
61.956024169921875,
294,
82.99800872802734
],
"lines": [
{
"bbox": [
52,
61.956024169921875,
294,
72.0000228881836
],
"spans": [
{
"bbox": [
54.0,
61.956024169921875,
296.2261657714844,
72.0000228881836
],
"content": "dependent on the service headway and the reliability of the departure ",
"type": "text",
"score": 1.0
}
]
}
]
}
]
}
],
"_backend": "pipeline",
"_version_name": "0.6.1"
}内容列表 (content_list.json)
文件命名格式：{原文件名}_content_list.json
功能说明
这是一个简化版的 middle.json，按阅读顺序平铺存储所有可读内容块，去除了复杂的布局信息，便于后续处理。
内容类型
| 类型 | 说明 |
|---|---|
image | 图片 |
table | 表格 |
text | 文本/标题 |
equation | 行间公式 |
文本层级标识
通过 text_level 字段区分文本层级：
- 无
text_level或text_level: 0：正文文本 text_level: 1：一级标题text_level: 2：二级标题- 以此类推...
通用字段
- 所有内容块都包含
page_idx字段，表示所在页码（从 0 开始）。 - 所有内容块都包含
bbox字段，表示内容块的边界框坐标[x0, y0, x1, y1]映射在0-1000范围内的结果。
示例数据
[
{
"type": "text",
"text": "The response of flow duration curves to afforestation ",
"text_level": 1,
"bbox": [
62,
480,
946,
904
],
"page_idx": 0
},
{
"type": "image",
"img_path": "images/a8ecda1c69b27e4f79fce1589175a9d721cbdc1cf78b4cc06a015f3746f6b9d8.jpg",
"image_caption": [
"Fig. 1. Annual flow duration curves of daily flows from Pine Creek, Australia, 1989–2000. "
],
"image_footnote": [],
"bbox": [
62,
480,
946,
904
],
"page_idx": 1
},
{
"type": "equation",
"img_path": "images/181ea56ef185060d04bf4e274685f3e072e922e7b839f093d482c29bf89b71e8.jpg",
"text": "$$\nQ _ { \\% } = f ( P ) + g ( T )\n$$",
"text_format": "latex",
"bbox": [
62,
480,
946,
904
],
"page_idx": 2
},
{
"type": "table",
"img_path": "images/e3cb413394a475e555807ffdad913435940ec637873d673ee1b039e3bc3496d0.jpg",
"table_caption": [
"Table 2 Significance of the rainfall and time terms "
],
"table_footnote": [
"indicates that the rainfall term was significant at the $5 \\%$ level, $T$ indicates that the time term was significant at the $5 \\%$ level, \\* represents significance at the $10 \\%$ level, and na denotes too few data points for meaningful analysis. "
],
"table_body": "",
"bbox": [
62,
480,
946,
904
],
"page_idx": 5
}
]VLM 后端 输出结果
模型推理结果 (model.json)
文件命名格式：{原文件名}_model.json
文件格式说明
- 该文件为 VLM 模型的原始输出结果，包含两层嵌套list，外层表示页面，内层表示该页的内容块
- 每个内容块都是一个dict，包含
type、bbox、angle、content字段
支持的内容类型
{
"text": "文本",
"title": "标题",
"equation": "行间公式",
"image": "图片",
"image_caption": "图片描述",
"image_footnote": "图片脚注",
"table": "表格",
"table_caption": "表格描述",
"table_footnote": "表格脚注",
"phonetic": "拼音",
"code": "代码块",
"code_caption": "代码描述",
"ref_text": "参考文献",
"algorithm": "算法块",
"list": "列表",
"header": "页眉",
"footer": "页脚",
"page_number": "页码",
"aside_text": "装订线旁注",
"page_footnote": "页面脚注"
}坐标系统说明
bbox 坐标格式：[x0, y0, x1, y1]
- 分别表示左上、右下两点的坐标
- 坐标原点在页面左上角
- 坐标为相对于原始页面尺寸的百分比，范围在0-1之间
示例数据
[
[
{
"type": "header",
"bbox": [
0.077,
0.095,
0.18,
0.181
],
"angle": 0,
"score": null,
"block_tags": null,
"content": "ELSEVIER",
"format": null,
"content_tags": null
},
{
"type": "title",
"bbox": [
0.157,
0.228,
0.833,
0.253
],
"angle": 0,
"score": null,
"block_tags": null,
"content": "The response of flow duration curves to afforestation",
"format": null,
"content_tags": null
}
]
]中间处理结果 (middle.json)
文件命名格式：{原文件名}_middle.json
文件格式说明
vlm 后端的 middle.json 文件结构与 pipeline 后端类似，但存在以下差异：
- list变成二级block，增加
sub_type字段区分list类型:text（文本类型）ref_text（引用类型）
- 增加code类型block，code类型包含两种"sub_type":
- 分别是
code和algorithm - 至少有
code_body, 可选code_caption
- 分别是
discarded_blocks内元素type增加以下类型:header（页眉）footer（页脚）page_number（页码）aside_text（装订线文本）page_footnote（脚注）
- 所有block增加
angle字段，用来表示旋转角度，0，90，180，270
示例数据
list block 示例
{ "bbox": [ 174, 155, 818, 333 ], "type": "list", "angle": 0, "index": 11, "blocks": [ { "bbox": [ 174, 157, 311, 175 ], "type": "text", "angle": 0, "lines": [ { "bbox": [ 174, 157, 311, 175 ], "spans": [ { "bbox": [ 174, 157, 311, 175 ], "type": "text", "content": "H.1 Introduction" } ] } ], "index": 3 }, { "bbox": [ 175, 182, 464, 229 ], "type": "text", "angle": 0, "lines": [ { "bbox": [ 175, 182, 464, 229 ], "spans": [ { "bbox": [ 175, 182, 464, 229 ], "type": "text", "content": "H.2 Example: Divide by Zero without Exception Handling" } ] } ], "index": 4 } ], "sub_type": "text" }code block 示例
{ "type": "code", "bbox": [ 114, 780, 885, 1231 ], "blocks": [ { "bbox": [ 114, 780, 885, 1231 ], "lines": [ { "bbox": [ 114, 780, 885, 1231 ], "spans": [ { "bbox": [ 114, 780, 885, 1231 ], "type": "text", "content": "1 // Fig. H.1: DivideByZeroNoExceptionHandling.java \n2 // Integer division without exception handling. \n3 import java.util.Scanner; \n4 \n5 public class DivideByZeroNoExceptionHandling \n6 { \n7 // demonstrates throwing an exception when a divide-by-zero occurs \n8 public static int quotient( int numerator, int denominator ) \n9 { \n10 return numerator / denominator; // possible division by zero \n11 } // end method quotient \n12 \n13 public static void main(String[] args) \n14 { \n15 Scanner scanner = new Scanner(System.in); // scanner for input \n16 \n17 System.out.print(\"Please enter an integer numerator: \"); \n18 int numerator = scanner.nextInt(); \n19 System.out.print(\"Please enter an integer denominator: \"); \n20 int denominator = scanner.nextInt(); \n21" } ] } ], "index": 17, "angle": 0, "type": "code_body" }, { "bbox": [ 867, 160, 1280, 189 ], "lines": [ { "bbox": [ 867, 160, 1280, 189 ], "spans": [ { "bbox": [ 867, 160, 1280, 189 ], "type": "text", "content": "Algorithm 1 Modules for MCTSteg" } ] } ], "index": 19, "angle": 0, "type": "code_caption" } ], "index": 17, "sub_type": "code" }
内容列表 (content_list.json)
文件命名格式：{原文件名}_content_list.json
文件格式说明
vlm 后端的 content_list.json 文件结构与 pipeline 后端类似，伴随本次middle.json的变化，做了以下调整：
- 新增
code类型，code类型包含两种"sub_type":- 分别是
code和algorithm - 至少有
code_body, 可选code_caption
- 分别是
- 新增
list类型，list类型包含两种"sub_type":textref_text
- 增加所有所有
discarded_blocks的输出内容headerfooterpage_numberaside_textpage_footnote
示例数据
code 类型 content
{ "type": "code", "sub_type": "algorithm", "code_caption": [ "Algorithm 1 Modules for MCTSteg" ], "code_body": "1: function GETCOORDINATE(d) \n2: $x \\gets d / l$ , $y \\gets d$ mod $l$ \n3: return $(x, y)$ \n4: end function \n5: function BESTCHILD(v) \n6: $C \\gets$ child set of $v$ \n7: $v' \\gets \\arg \\max_{c \\in C} \\mathrm{UCTScore}(c)$ \n8: $v'.n \\gets v'.n + 1$ \n9: return $v'$ \n10: end function \n11: function BACK PROPAGATE(v) \n12: Calculate $R$ using Equation 11 \n13: while $v$ is not a root node do \n14: $v.r \\gets v.r + R$ , $v \\gets v.p$ \n15: end while \n16: end function \n17: function RANDOMSEARCH(v) \n18: while $v$ is not a leaf node do \n19: Randomly select an untried action $a \\in A(v)$ \n20: Create a new node $v'$ \n21: $(x, y) \\gets \\mathrm{GETCOORDINATE}(v'.d)$ \n22: $v'.p \\gets v$ , $v'.d \\gets v.d + 1$ , $v'.\\Gamma \\gets v.\\Gamma$ \n23: $v'.\\gamma_{x,y} \\gets a$ \n24: if $a = -1$ then \n25: $v.lc \\gets v'$ \n26: else if $a = 0$ then \n27: $v.mc \\gets v'$ \n28: else \n29: $v.rc \\gets v'$ \n30: end if \n31: $v \\gets v'$ \n32: end while \n33: return $v$ \n34: end function \n35: function SEARCH(v) \n36: while $v$ is fully expanded do \n37: $v \\gets$ BESTCHILD(v) \n38: end while \n39: if $v$ is not a leaf node then \n40: $v \\gets$ RANDOMSEARCH(v) \n41: end if \n42: return $v$ \n43: end function", "bbox": [ 510, 87, 881, 740 ], "page_idx": 0 }list 类型 content
{ "type": "list", "sub_type": "text", "list_items": [ "H.1 Introduction", "H.2 Example: Divide by Zero without Exception Handling", "H.3 Example: Divide by Zero with Exception Handling", "H.4 Summary" ], "bbox": [ 174, 155, 818, 333 ], "page_idx": 0 }discarded 类型 content
[{ "type": "header", "text": "Journal of Hydrology 310 (2005) 253-265", "bbox": [ 363, 164, 623, 177 ], "page_idx": 0 }, { "type": "page_footnote", "text": "* Corresponding author. Address: Forest Science Centre, Department of Sustainability and Environment, P.O. Box 137, Heidelberg, Vic. 3084, Australia. Tel.: +61 3 9450 8719; fax: +61 3 9450 8644.", "bbox": [ 71, 815, 915, 841 ], "page_idx": 0 }]
